1. 概述

我们将采用 Beacon 技术，可直接与被控设备对码（配对）、安全控制、解绑的设备称为配件设备（或遥控器设备）。

相比于其他智能家居产品，配件设备具备：

• 无需配网，但是可以借助主控设备进行身份验证
• 能与主控设备对码后进行安全控制

涂鸦开发者常常在以下场景使用配件：

• Beacon 遥控器/简单墙面贴 --> WiFi+BLE 双协议模组灯/插座/风扇等
• Beacon 遥控器/简单墙面贴 --> SIG Mesh 灯
• Beacon 遥控器/简单墙面贴 --> BLE 灯
• Beacon 遥控器/简单墙面贴 --> BeaconMesh 灯

2. 技术指标

• 配件只能单向广播命令
• 涂鸦目前有两控制协议
  • 一套是基于 dp 的控制指令，用于 BeaconMesh 的控制
  • 一套是基于指令集的控制指令，用于 BLE\MESH\WIFI 的控制
• 涂鸦提供的 SDK+DEMO，封装到了很上层，用户只需要根据dp或指令集将广播包发出即可

3. SDK+DEMO

请找商务沟通。

4. 附件

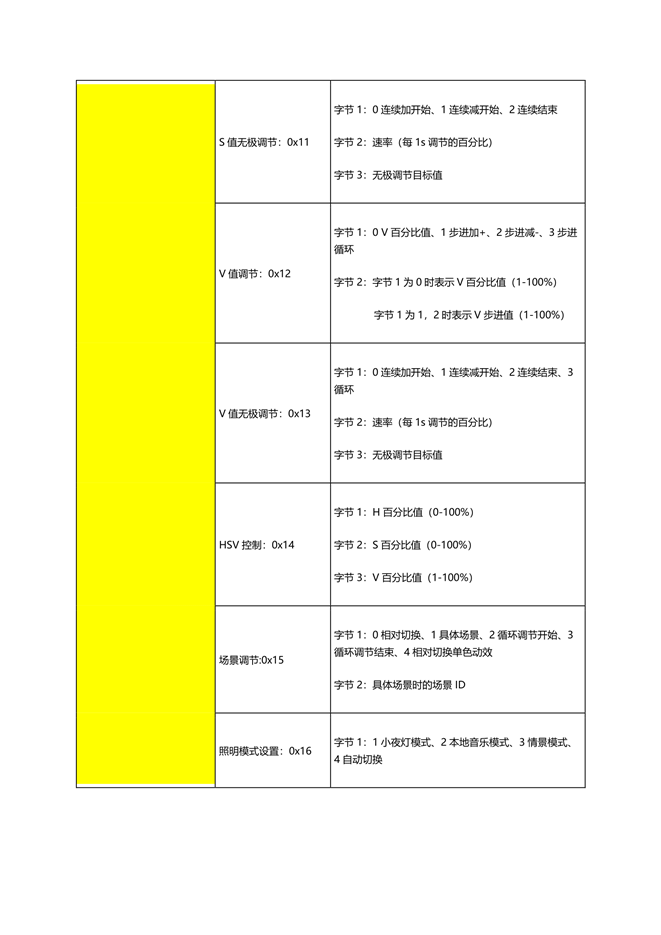

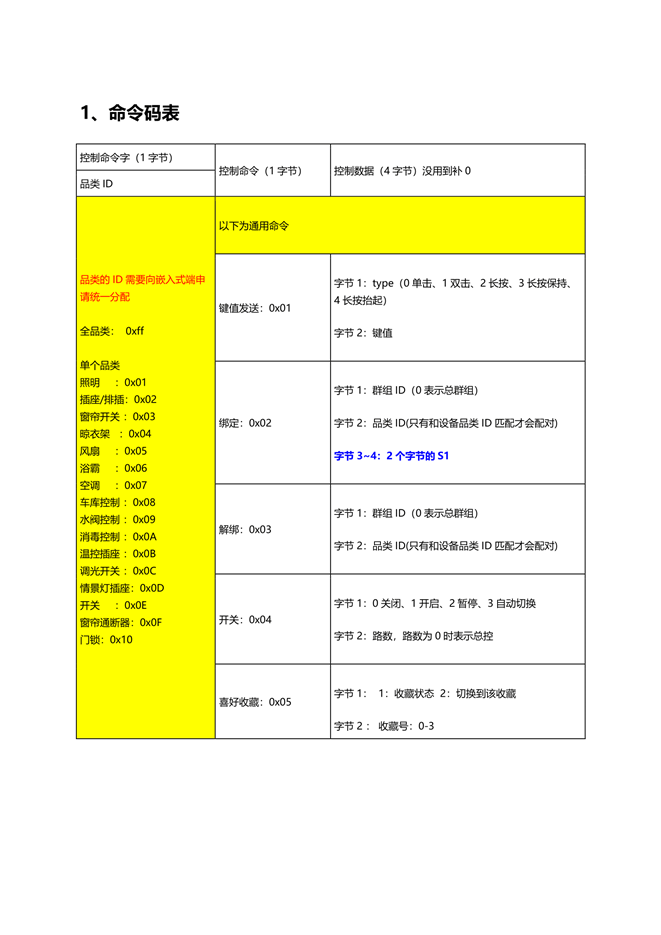

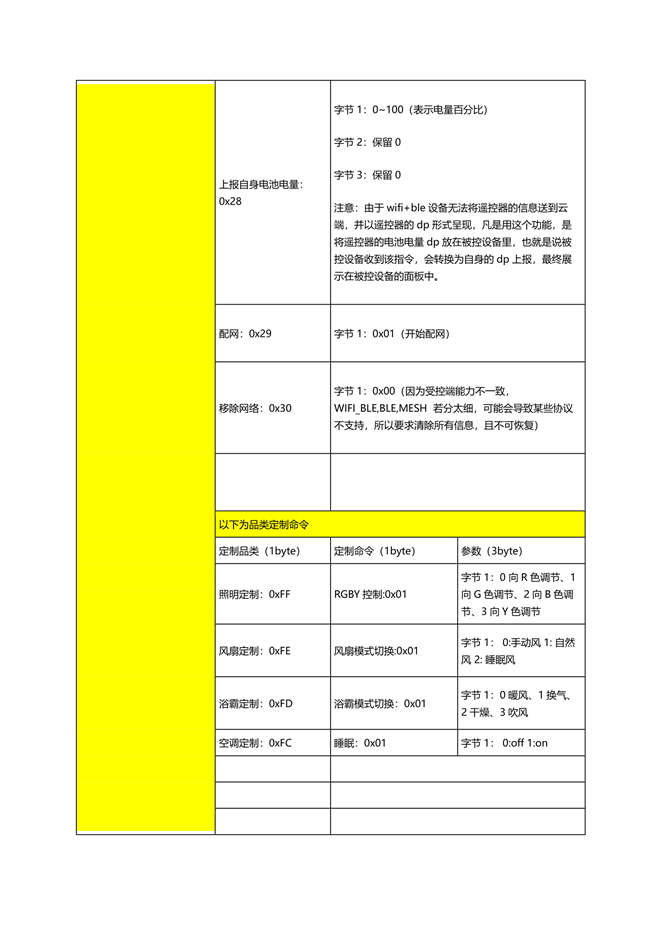

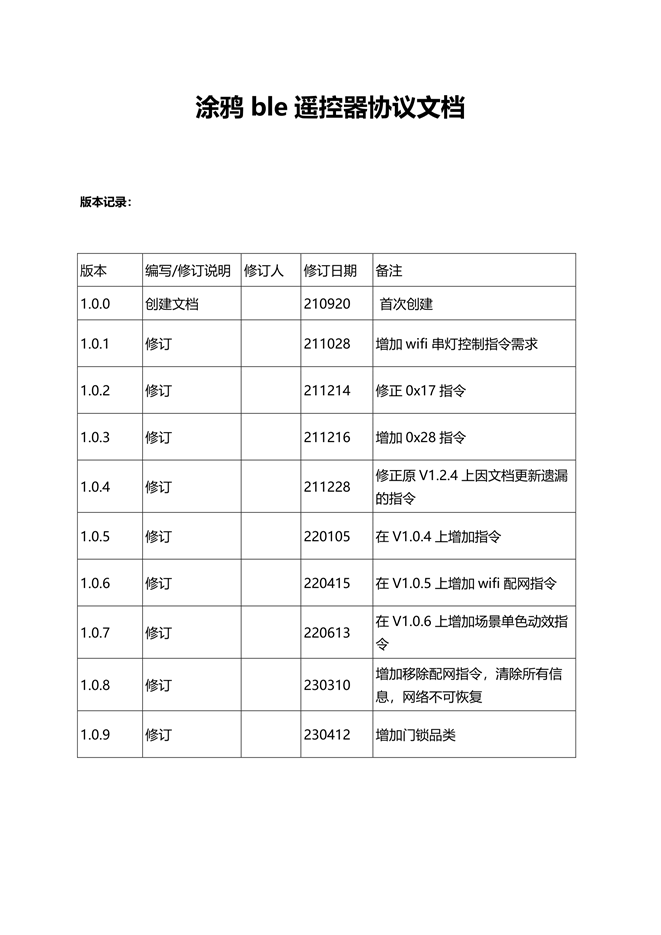

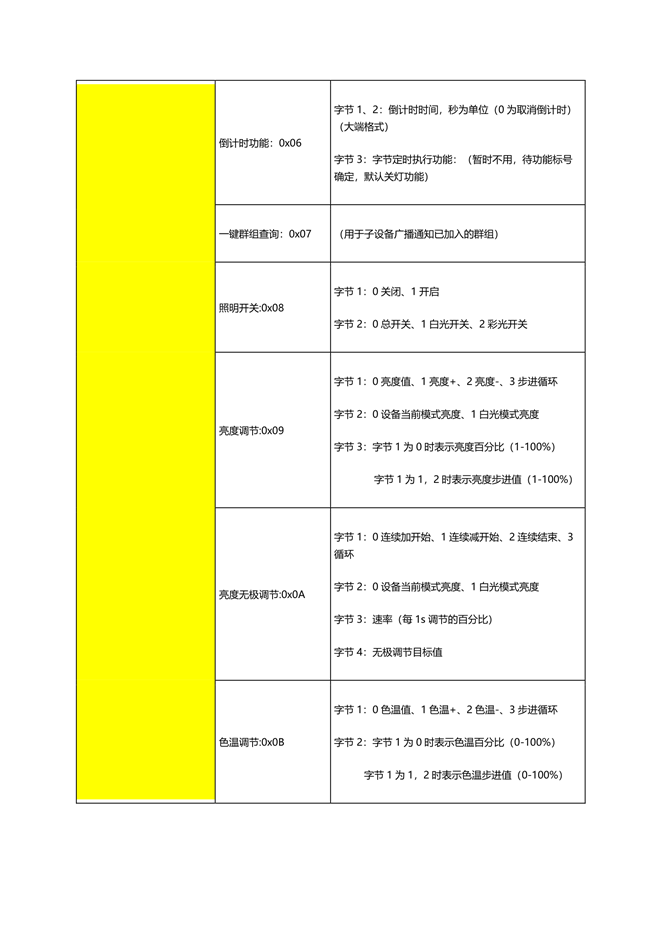

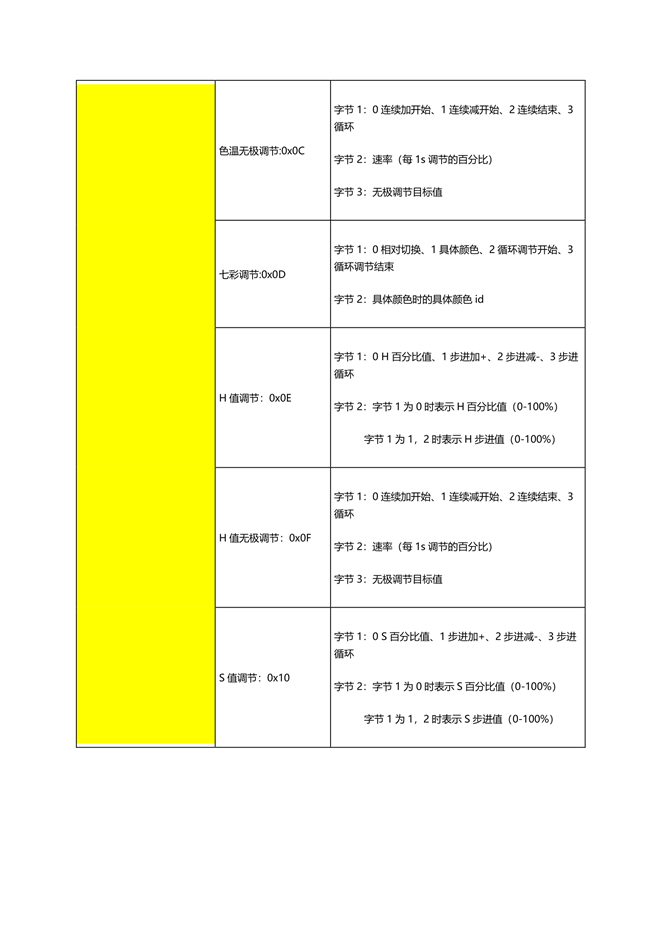

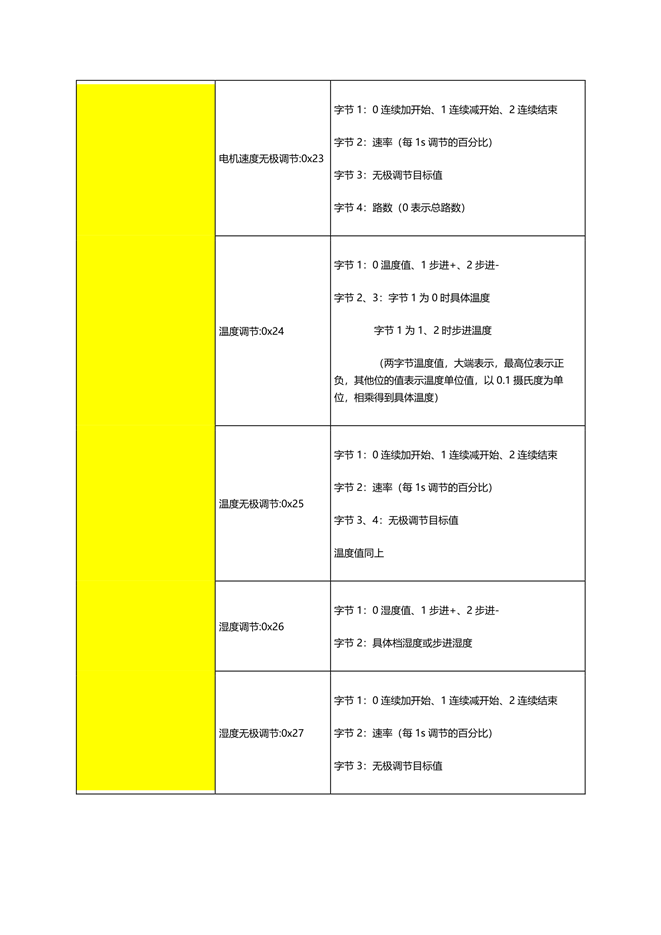

4.1 当前支持的指令集

4.2 BeaconMesh 基于 dp 的控制指令

涂鸦开发者平台上创建的 5 路 BeaconMesh 灯的 dp 如下：

.

在 TuyaOS 遥控器的 demo 中（app_remoter.c）：

Code: Select all

case 2:{//control off
	uint8_t r_onoff = 0;

	// 组指令集的包
	//params = &cmd_onoff[0];
	//*params = group;//group control
	//*(params+3) = r_onoff;

	// 组 dp 的包
        //uint8_t cmd_dp_onoff[5] = {0x00,0x13,0x01,0x11,0x00}; // group_id + cmd + dp
	dp_params = &cmd_dp_onoff[0];
	*dp_params = group;
	*(dp_params+4) = r_onoff;
	dp_params_len = 5;
	PR_DEBUG("---device %d group off\n",group);
}
break;

.

dp_params 的格式构成为：

group_id	cmd	dpid	dpkind 和 dplen	dpvalue
1字节	1字节，发送 dp 的 cmd = 0x13	1字节	(4<<dpkind)|dplen (1字节)	bool类型是1字节，数值类型是4字节大端，枚举类型1字节，string和raw类型n字节

.
dpkind 信息如下：

.
因此，50%(500->0x1f4) 冷暖的 dp_params = {0x00,0x13,0x04,0x24,0x00,0x00,0x01,0xf4}
