T1_CHL日志打印串口 如何配成奇偶校验

[lwq]

T1_CHL我在使用日志打印串口（串口一）初始不管配置成奇校验还是偶校验，出来的数据都是无校验的数据 导致无法与需要设置串口校验的芯片进行通信

[愚者千虑必有一得]

您好！

关于 T1 (BK7231N) 日志串口（UART1）无法配置奇偶校验的问题：

日志串口（CHL/UART1）的波特率和数据位由 bootloader 固定，在 TuyaOS 运行时通过 tal_uart_init() 修改奇偶校验不会生效，这是因为：

1. 日志串口被锁定为 8N1 格式：
   UART1 在 bk7231n 的硬件配置中固定为 8 位数据、无校验（8N1），这是为了保证 bootloader 通信的兼容性，应用层无法动态修改。

2. 解决方案 - 使用 UART2 进行带校验的通信：
   如果您需要与外部芯片通过带奇偶校验的串口通信，建议改用 UART2（应用串口），示例代码：

   Code: Select all

   #include "tal_uart.h"

   UartConfig_t uart_cfg = {
       .baudRate  = 115200,
       .dataBits  = TAL_UART_DATA_BITS_8,
       .stopBits  = TAL_UART_STOP_BITS_1,
       .parity    = TAL_UART_PARITY_ODD,   // 奇校验，或 TAL_UART_PARITY_EVEN 偶校验
       .flowCtrl  = TAL_UART_FLOW_CTRL_NONE,
   };
   tal_uart_init(TAL_UART_ID_2, &uart_cfg);

3. T1 UART2 引脚：
   请参考 T1 芯片手册确认 UART2 的 TX/RX 引脚，并在 tuyaos_adapter_kv.h 中配置对应的 GPIO 复用。

请问您使用带校验串口的场景是什么？与哪种芯片通信？我可以提供更具体的配置建议。

[lwq]

您好 那为什么CBU_bk7231N 它是可以可以去配置日志打印串口的奇偶校验 是因为底层驱动不同吗
https://www.tuyaos.com/viewtopic.php?p= ... %A3#p13717

[lwq]

您好 那为什么CBU_bk7231N 它是可以可以去配置日志打印串口的奇偶校验 是因为底层驱动不同吗
https://www.tuyaos.com/viewtopic.php?p= ... %A3#p13717

[lwq]

您好！

关于 T1 (BK7231N) 日志串口（UART1）无法配置奇偶校验的问题：

日志串口（CHL/UART1）的波特率和数据位由 bootloader 固定，在 TuyaOS 运行时通过 tal_uart_init() 修改奇偶校验不会生效，这是因为：

1. 日志串口被锁定为 8N1 格式：
   UART1 在 bk7231n 的硬件配置中固定为 8 位数据、无校验（8N1），这是为了保证 bootloader 通信的兼容性，应用层无法动态修改。

2. 解决方案 - 使用 UART2 进行带校验的通信：
   如果您需要与外部芯片通过带奇偶校验的串口通信，建议改用 UART2（应用串口），示例代码：

   Code: Select all

   #include "tal_uart.h"

   UartConfig_t uart_cfg = {
       .baudRate  = 115200,
       .dataBits  = TAL_UART_DATA_BITS_8,
       .stopBits  = TAL_UART_STOP_BITS_1,
       .parity    = TAL_UART_PARITY_ODD,   // 奇校验，或 TAL_UART_PARITY_EVEN 偶校验
       .flowCtrl  = TAL_UART_FLOW_CTRL_NONE,
   };
   tal_uart_init(TAL_UART_ID_2, &uart_cfg);

3. T1 UART2 引脚：
   请参考 T1 芯片手册确认 UART2 的 TX/RX 引脚，并在 tuyaos_adapter_kv.h 中配置对应的 GPIO 复用。

请问您使用带校验串口的场景是什么？与哪种芯片通信？我可以提供更具体的配置建议。

[JSHANG]

首先，系统初始化已经占用了日志串口，输出日志，不能再修改和配置；
要将日志串口用作和其它MCU进行串口通信，并且支持奇偶校验配置， 需要如下修改：

1. SDK在3.11.31以上，找到文件vendor/T1/T1_os/T1/app/config/sys_config.h里面，增加宏
   #define SWITCH_LOG_UART_EN 1
   使日志串口默认不作为日志输出
   2.在系统启动tuya_app_main应用里，将该串口初始化成其它通信串口，示例代码如下：
   static void log_uart_test_thread(void *arg)
   {
   TUYA_UART_BASE_CFG_T uart_cfg = {0};
   uart_cfg.baudrate = 115200;
   uart_cfg.parity = TUYA_UART_PARITY_TYPE_EVEN;
   uart_cfg.databits = TUYA_UART_DATA_LEN_8BIT;
   uart_cfg.stopbits = TUYA_UART_STOP_LEN_1BIT;
   uart_cfg.flowctrl = TUYA_UART_FLOWCTRL_NONE;

   UCHAR_T aaa = 7;
   tkl_uart_init(TUYA_UART_NUM_1, &uart_cfg);
   TAL_PR_DEBUG("log_uart_test_thread init finished");
   while (1) {
   tkl_uart_write(TUYA_UART_NUM_1, &aaa, 1);
   //TAL_PR_DEBUG("log_uart_test_thread sleep 1000");
   tkl_system_sleep(1000);
   }
   tkl_uart_deinit(TUYA_UART_NUM_1);
   }
   tkl_thread_create(&log_uart_test_thread_handle, "log_uart_test_thread", 1024, 4, log_uart_test_thread, NULL);

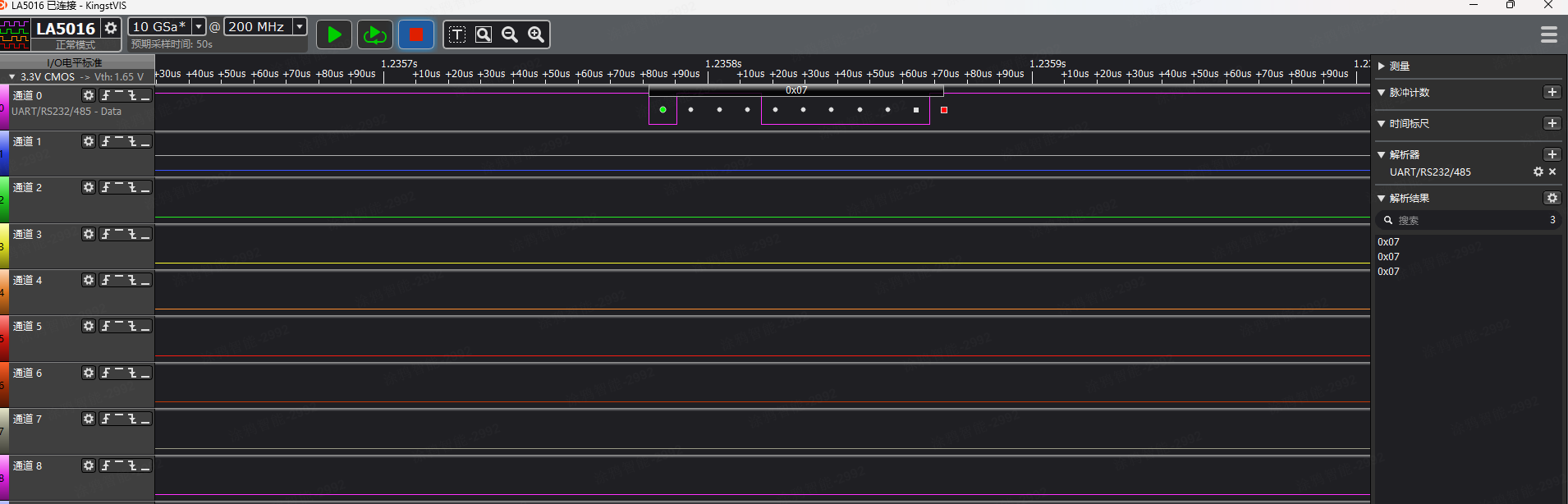

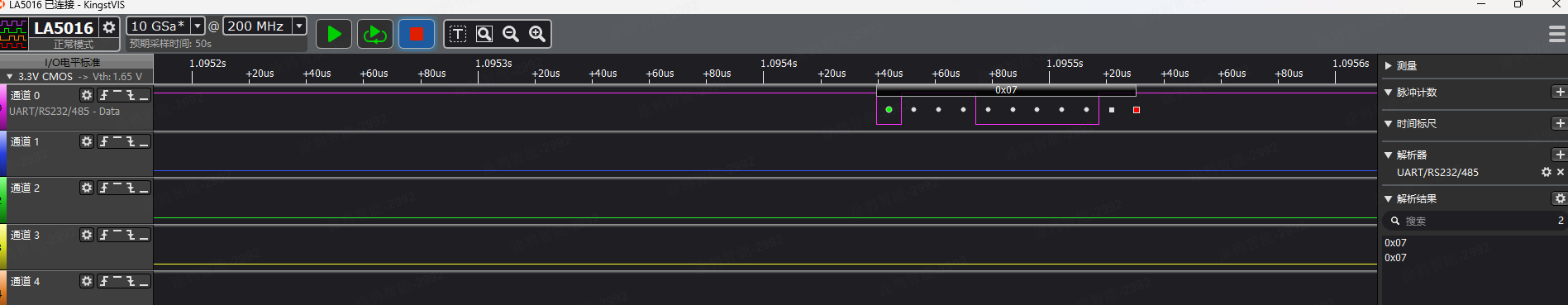

已测试确认奇偶校验生效，可以正常工作，详细见附件抓到的波形。

3.如果还需要模组的日志，可以通过GPIO模拟，输出日志，代码示例如下：
static void tuya_app_thread(void *arg)
{
TUYA_UART_BASE_CFG_T uart_cfg = {0};
uart_cfg.baudrate = 115200;
uart_cfg.parity = TUYA_UART_PARITY_TYPE_NONE;
uart_cfg.databits = TUYA_UART_DATA_LEN_8BIT;
uart_cfg.stopbits = TUYA_UART_STOP_LEN_1BIT;
uart_cfg.flowctrl = TUYA_UART_FLOWCTRL_NONE;
uart_cfg.tx_pin = 23; 设置GPIO23作为日志输出
uart_cfg.rx_pin = 0;
tkl_gpio_simulate_uart_init(TUYA_UART_NUM_2, &uart_cfg);

Code: Select all

user_main();

tkl_thread_create(&log_uart_test_thread_handle, "log_uart_test_thread", 1024, 4, log_uart_test_thread, NULL);
tkl_thread_release(ty_app_thread);
ty_app_thread = NULL;

}
GPIO模拟串口日志输出，串口接收软件波特率设置460800

[lwq]

好的 谢谢！
