基于T5平台(SMP)GUI开发一

Wi-Fi 设备、蜂窝设备、WuKongAI、开发板、TuyaOS 移植等


Post Reply
Jingxiao
Posts: 2

基于T5平台在SMP框架下的GUI开发分为两个帖子，分别为图形化应用配置相关说明和GUI应用说明两部分，GUI开发一为应用配置相关说明，GUI开发二为GUI初始化相关接口及应用，GUI开发二的链接为https://www.tuyaos.com/viewtopic.php?p=25640#p25640。

1.应用配置图形化选择

为了方便用户在固件编译阶段仅编译选产品相关的应用与指定的LVGL版本，支持通过图形化选择来配置相关应用。

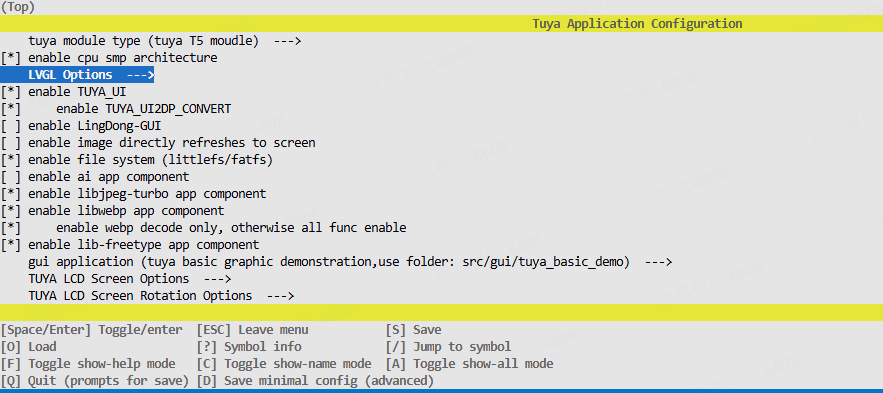

首次进入图形化配置界面前执行命令行./build_app.sh apps/T5_gui_demo_quickstart T5_gui_demo_quickstart 1.0.0 clean ,然后输入命令行 make app_menuconfig APP_NAME=T5_gui_demo_quickstart ，"T5_gui_demo_quickstart“为应用名称，1.0.0为版本号，用户可修改为自己的应用名称，进入以下图形界面。

1.1CPU框架选择

  • tuya module type：配置使用的模组，可选择T5或者T2模组。
  • enable cpu smp architecture：配置SMP结构，当前SDK为SMP结构，此功能必须打开。

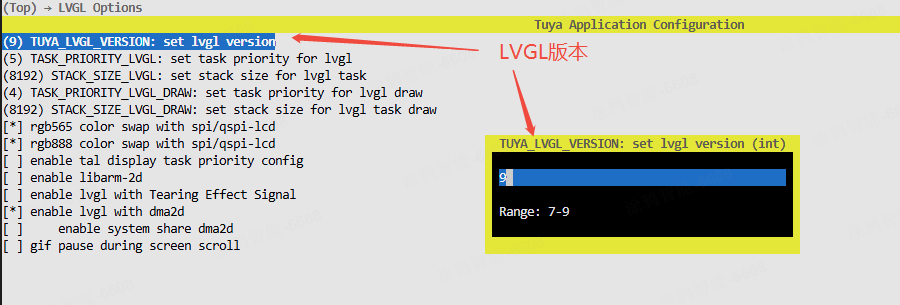

1.2LVGL版本选择

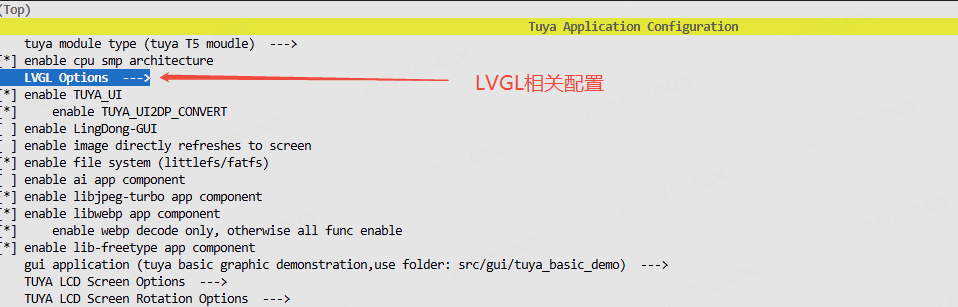

  • lvgl option：配置LVGL版本、LVGL线程优先级和栈大小等相关设置


    1.设置lvgl的版本，目前支持8和9的版本

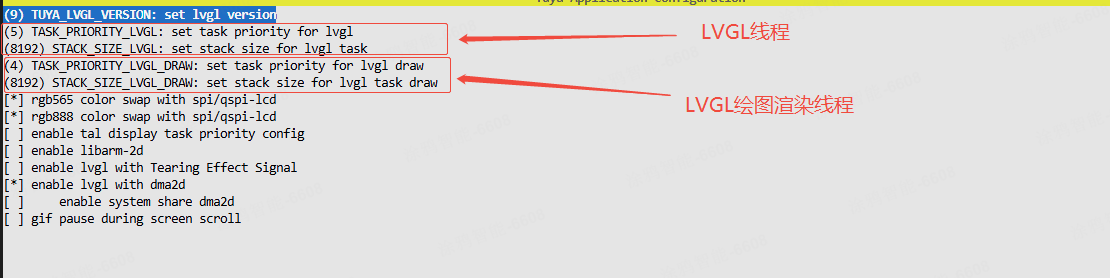

    2.设置lvgl线程和绘图线程的优先级和栈空间的大小，可直接使用默认配置。

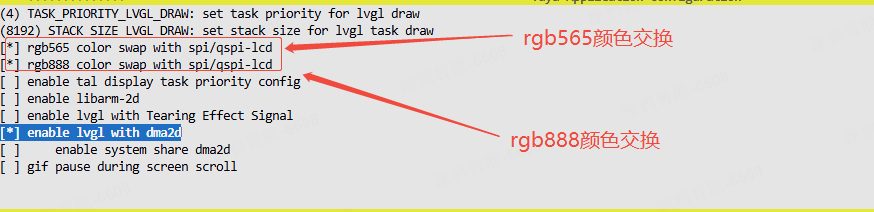

    3.根据数据传输协议的字节顺序进行颜色交换，确保数据格式于LCD要求的格式一致

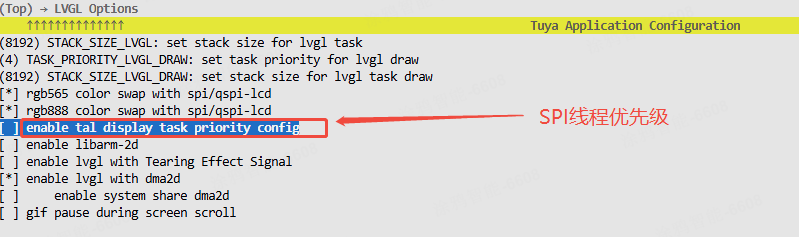

    4.设置SPI线程优先级，可使用默认配置。

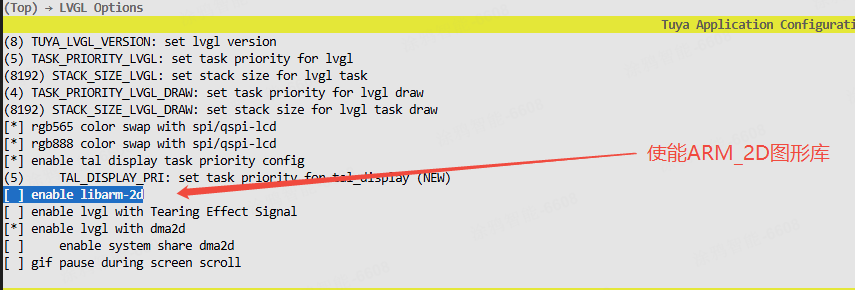

    5.配置ARM_2D图形处理库

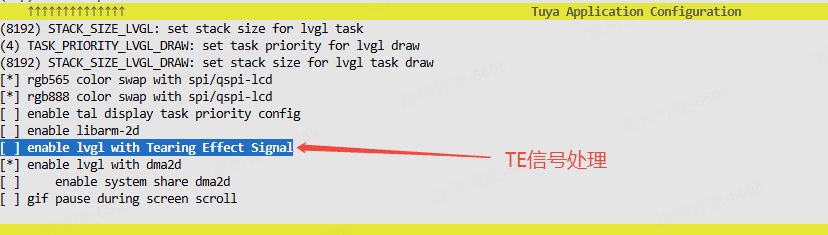

    6.设置开启LVGL库对TE信号的处理支持，主要用于LVGL 通过相应的信号和回调机制处理优化撕裂问题，需配合LCD的刷新率一起调试

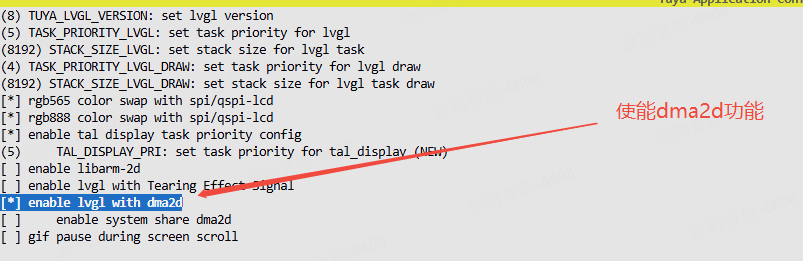

    7.在lvgl中开启dma2d用于图形和图像处理任务

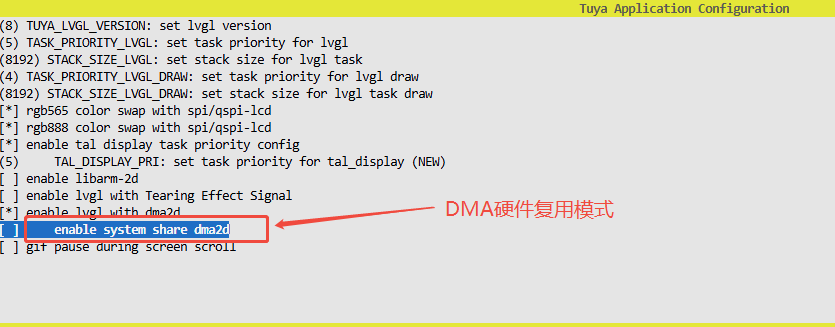

    8.在enable lvgl with dma2d已开启的前提下，DMA硬件打开复用模式可以给多个用途使用，比如LVGL刷屏和摄像头，避免同时抢占

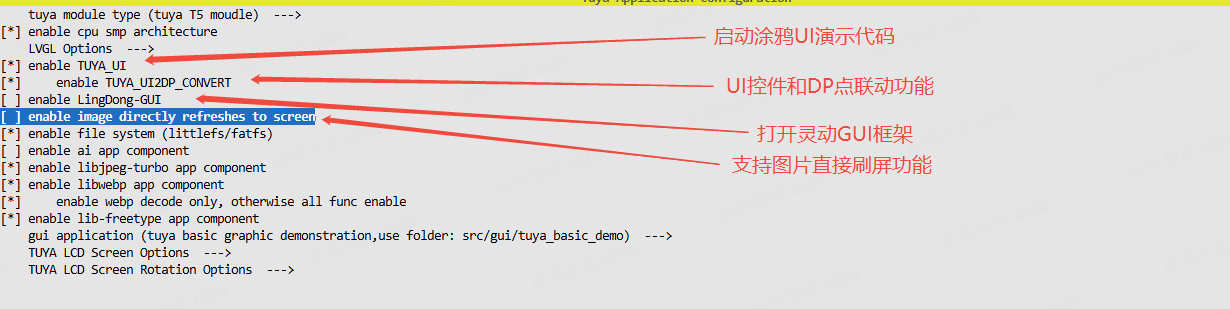

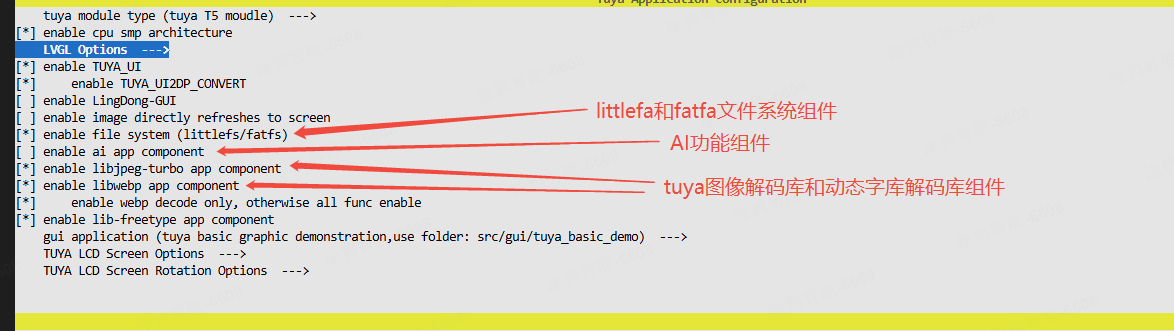

1.3 功能组件选择

  • enable TUYA_UI：打开UI功能将启动涂鸦UI演示代码
  • enable TUYA_UIDP_CONVERT：打开UI控件和DP联动能力，实现DP上报和下发通知
  • enable LingDong-GUI：配置后可以使用灵动GUI绘制UI页面
  • enable image directly refreshes to screen：支持图片直接刷屏功能，不使用LVGL；直接刷屏的图片长宽需要和屏幕物理长宽保持完全一致。配置SMP结构后才能使用此功能
  • enable file system：此配置支持用户使用littlefs和fatfs文件系统，使用flash和SD存储文件系统资源需打开。
  • enable ai app component：AI功能配置，支持音频功能，使用AI对话应用时需要打开此配置。
  • enable libjpeg_turbo app component、enable lib-freetype app componet：打开此配置后支持使用Tuya组件解码库，与原厂的解码库解耦，可选功能；不打开则默认使用原厂解码库。

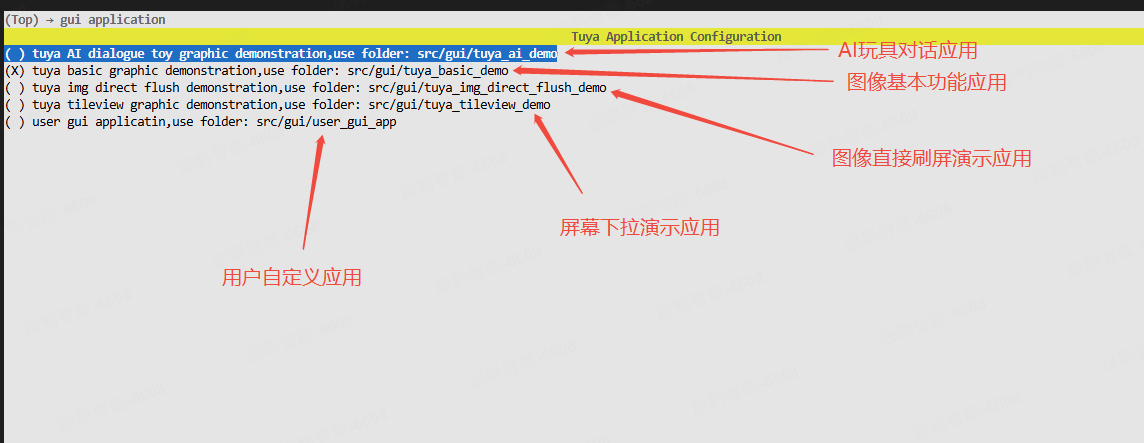

1.4图形应用选择

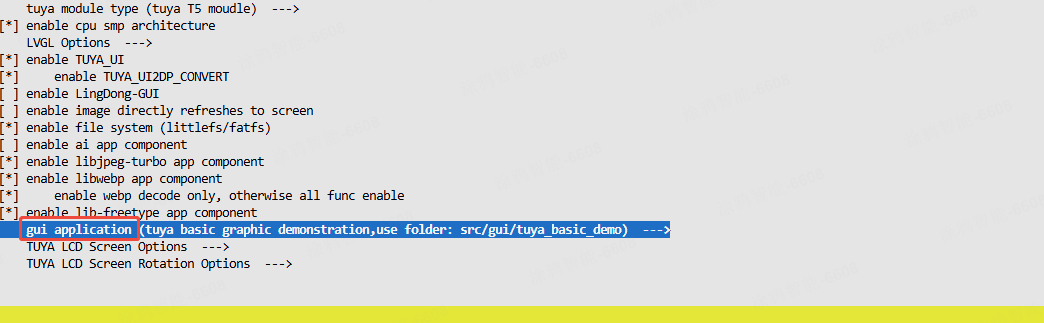

  • gui application：选择应用示例，可根据需要可选择不同的Tuya提供的应用demo或使用用户自己的应用。
  • tuya_ai_demo：AI玩具对话应用使用AI玩具应用时enable ai app component会强制同步打开；使用AI功能需要选择V8版本的LVGL。
  • tuya_basic_demo：图像基本功能应用，包括基本组件、图像显示等
  • tuya_img_direct_flush_demo：图像刷屏演示应用，可以使用整张图片直接刷屏显示。使用时会同步强制打开image directly refreshes to screen配置。
  • tuya_tileview_demo：tileview拼接平铺视图控件应用示例，展示不同视图滑动切换效果。
  • user_gui_app：用户自己创建的应用，默认是没有这个目录的。用户需要自己创建应用并且文件名固定为user_gui_app并放置在src/gui目录下。

1.5硬件配置选择

硬件配置主要包括两个方面，UI屏幕配置与AI硬件配置，两者是互斥的。根据选择的应用示例不同，配置不同的硬件：

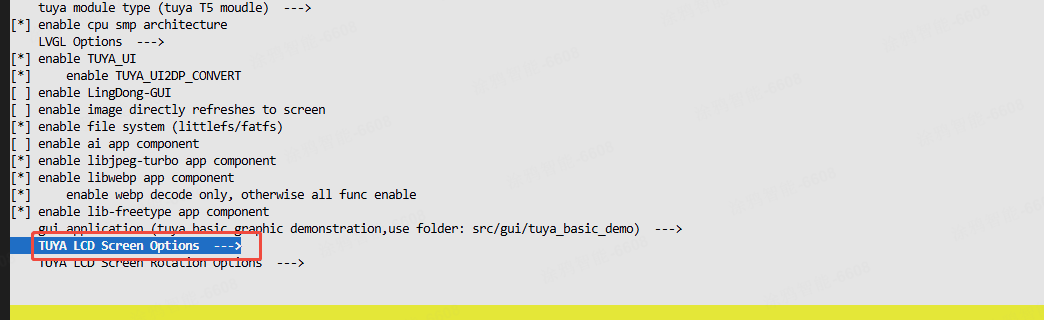

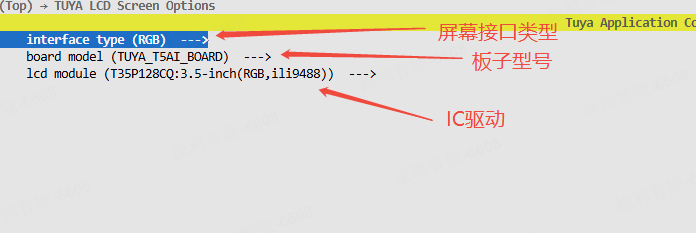

  • UI屏幕配置：除了选择使用tuya_ai_demo外的其他demo都需要用户自行选择屏幕相关硬件配置，根据模组的不同选择对应的屏幕接口类型，板子型号以及屏幕IC驱动，用户也可参照Tuya提供的相关驱动文件增加新的驱动。

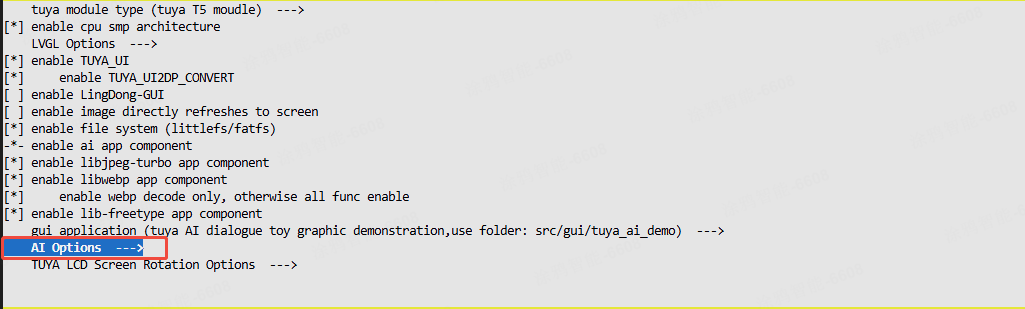

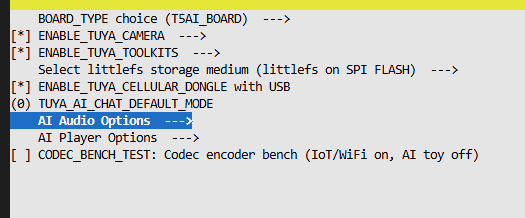

  • AI相关配置：gui application中选择tuya_ai_demo才需要配置相关硬件，具体配置请参考WUKONG_AI配置

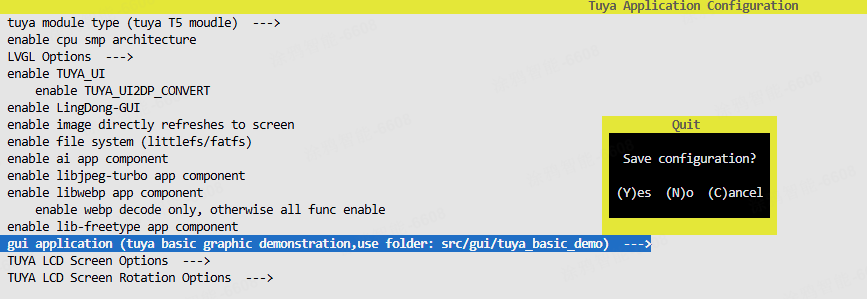

1.6生成配置文件

配置完成后保存当前配置，退出图形化配置界面，然后运行 make app_config APP_NAME=T5_gui_demo_quickstart ，T5_gui_demo_quickstart是项目名称，生成新的include/tuya_app_config.h文件，每次修改配置前都要执行一次清除命令./build_app.sh apps/T5_gui_demo_quickstart T5_gui_demo_quickstart 1.0.0 clean ，否则修改无效。
