【已解决】phy6222芯片的ADC在使用时，电压采样不准

[zhangkongzhe]

phy6222芯片使用320k单次采样锂电池电压，刚开始使用1.5M和1M串联，但是只采样到0.5V左右。
后来改成两个10k串联，3.9V的电池电压，采样到1.56V(并且实际也是这个值)
然后，不执行ADC的相关代码，两个10k电阻分压下，电阻之间电压1.95V
请问是phy6222芯片的ADC的内阻比较低吗？还是我这里配置有错误呢？
我这里使用ADC库中的hal_adc_deinit、hal_adc_init、hal_adc_clock_config函数进行初始化，使用 hal_adc_config_channel、hal_adc_start 进行数据采样

[逻辑的院子]

确认几个信息：
（1）10K电阻分压指的是两个10K的电阻接在GND和3.9V电压中间吗？
（2）10k电阻分压下，在两个10K电阻中间的点位上，使用万用表测量是1.95V，但是使用PHY6222芯片测量是1.56V，对吗？
（3）有没有尝试过使用标准的直流电源输出1.95V，然后使用PHY6222芯片测量结果进行对比？

[zhangkongzhe]

1.对的，3.9V--10k电阻---采样点---10k电阻----GND
2.在phy6222用ADC测量时，ADC采集得到的电压是1.56V，用万用表测量也是1.56V
如果不启用phy6222的ADC，则用万用表测量是1.95V
3.有测过电源电压直接接过去，3.3V是能采集到3.3V的

[逻辑的院子]

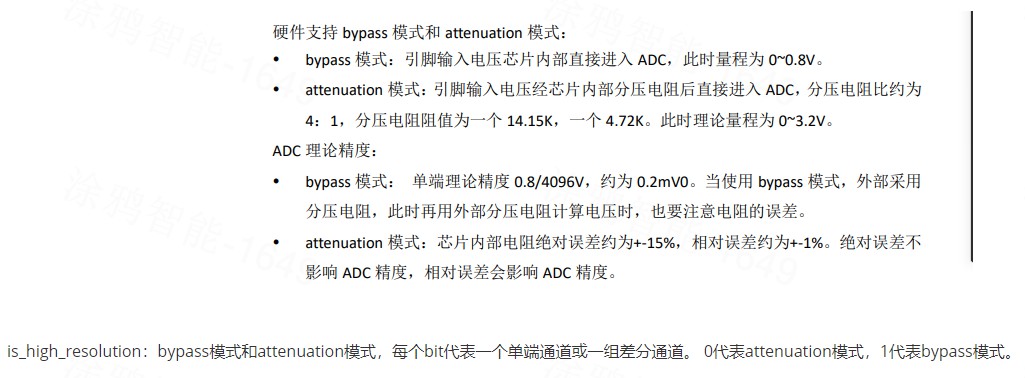

参考上图，目前代码里使用的是attenuation模式，我计算过了，刚好和你测得的电压一致，建议：
（1）直接使用bypass模式；
（2）分压电阻的阻值可以选择大一些的；

[逻辑的院子]

后续如果遇到其他问题，还可以查阅这个文件：

PHY622X_ADC_Application_Note_v1.0.pdf.zip

(1.04 MiB) Downloaded 168 times

[zhangkongzhe]

好的，谢谢，是这个问题。
